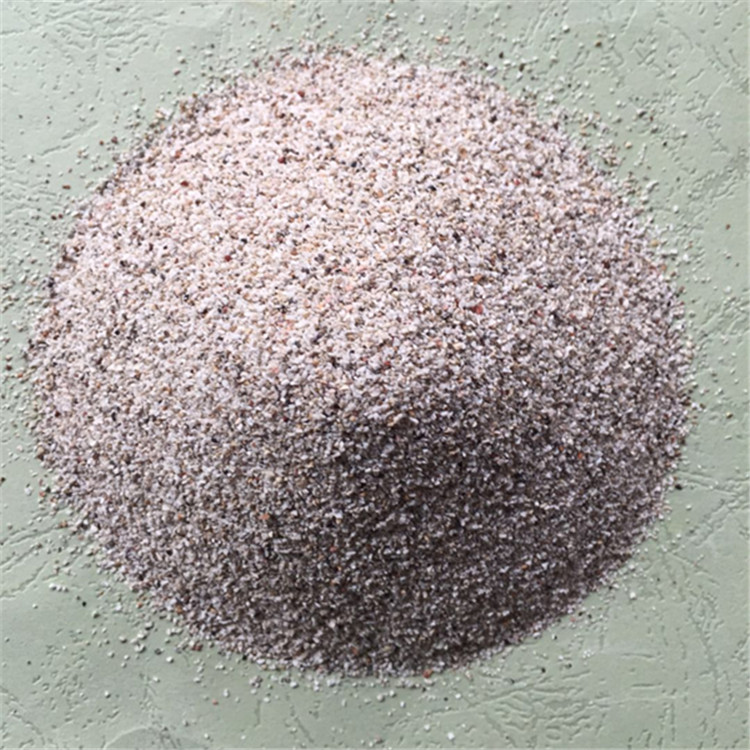

莫来砂，为硅酸铝质耐火材料，一般应用在不锈钢精密铸造工艺中。耐火度1750度左右，莫来砂中的铝含量越高，铁含量越低，粉尘越小说明莫来砂产品质量越好。莫来砂是高岭土经高温烧结而成。
莫来砂分型一般有8-16目、16-30目、30-60目，60-80目，80-120目；莫来粉一般有200目、300目等。
 在精密铸造工艺中，
 一般面层浆，锆粉：325目+硅溶胶 砂：锆砂120目
 背层浆：325目+硅溶胶+莫来粉200目 砂：莫来砂30-60目
 加固层：莫来粉200目+硅溶胶 砂：莫来砂16-30目
 封口浆：莫来粉200目+硅溶胶
 一般化学成份：46%≥Al2O3≥42%，53%≥SiO2≥51%，1.2≤Fe2O31≤1.5%，Na2O+K2O≤0.3%，CaO+MgO2≤0.6%，TiO2≤0.1%。物理指标：密度≥2.5g/cm3,真比重 >2.6g/cm3，含水量< 0.03%，耐火度≥1750℃，灼减少量≤0.3-0.4%，含尘度≤0.01-0.03%，PH值 7-9，型壳硬度>8.0Mpa。
 优点：浇注的铸件，易脱壳、不变形、不易缩尺、光洁度好、成品率高。
